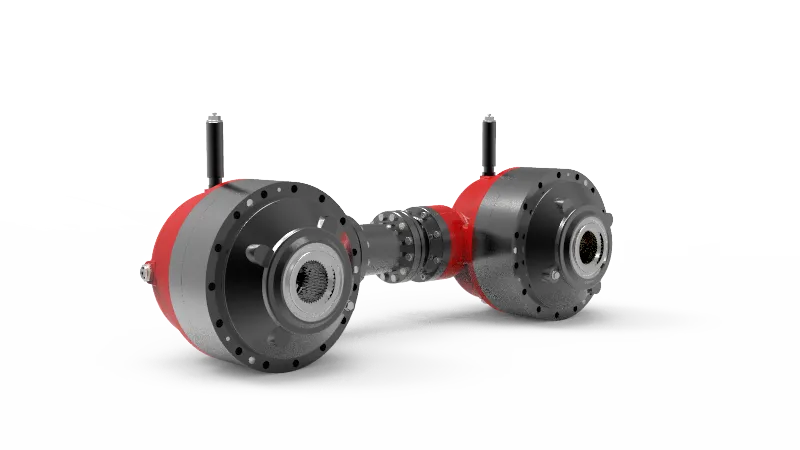

行星减速机代表图行星减速机代表图

行星减速机TP系列

TP系列减速机

PDF目录

产品主要特点

  • 18个外框尺寸
  • 齿轮减速机比数
    • 1段齿轮减速机3.48:1〜7.2:1
    • 2段齿轮减速机12.1:1〜51.8:1
    • 3段齿轮减速机63:1〜373:1
    • 4级齿轮减速机403:1〜2687:1
  • 减速机效率
    • 1个齿轮减速机可达97%
    • 2短齿轮减速机可达95%
    • 3段齿轮减速机可达92%
    • 4段齿轮减速机可达90%
  • 扭矩范围:576~447360 Nm
  • 机械比高达380千瓦
  • 输出轴方向:直交轴和平行轴
  • 适用于高减速比,直线安装和悬臂负载环境
  • 减速比广,高扭矩与外型精巧
行星减速机360度3D图
Click here to open the 360 animation.

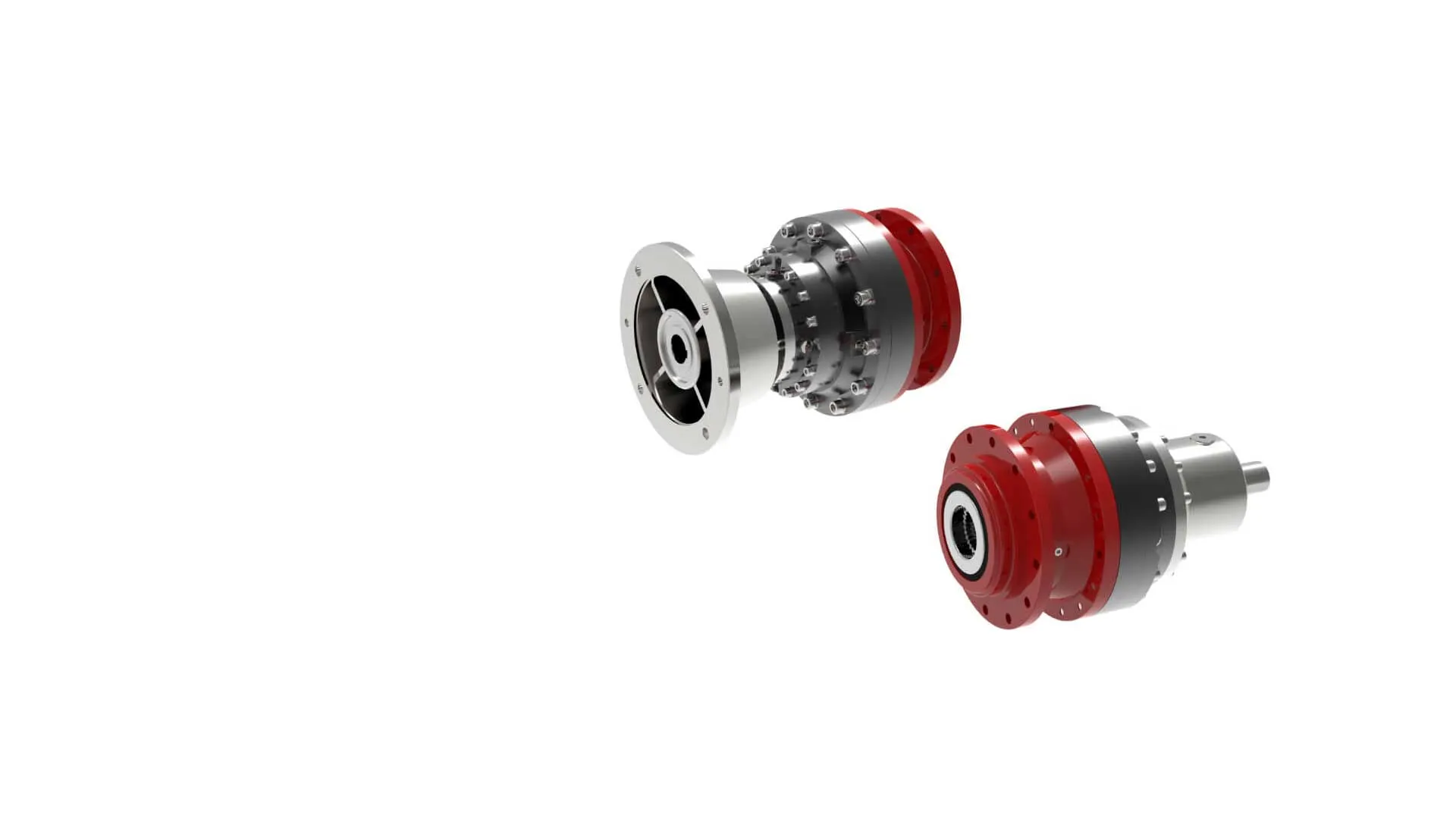

行星减速机3D示意图

行星减速机优点

  • 大范围减速比 - 由于行星齿轮箱的设计特点,可以在多段的组合下达到极大的比数范围并实现极高的效率。
  • 设计精巧 - 体积小但行星齿轮的特殊设计可均匀承受负载而具有高扭矩输出。
  • 高效输出 - 我们的行星齿轮有高达97%的输出效率
  • 不同的润滑选择 - 在行星齿轮系列中,可以使用机油润滑或油脂润滑。
行星减速机的生产线特写

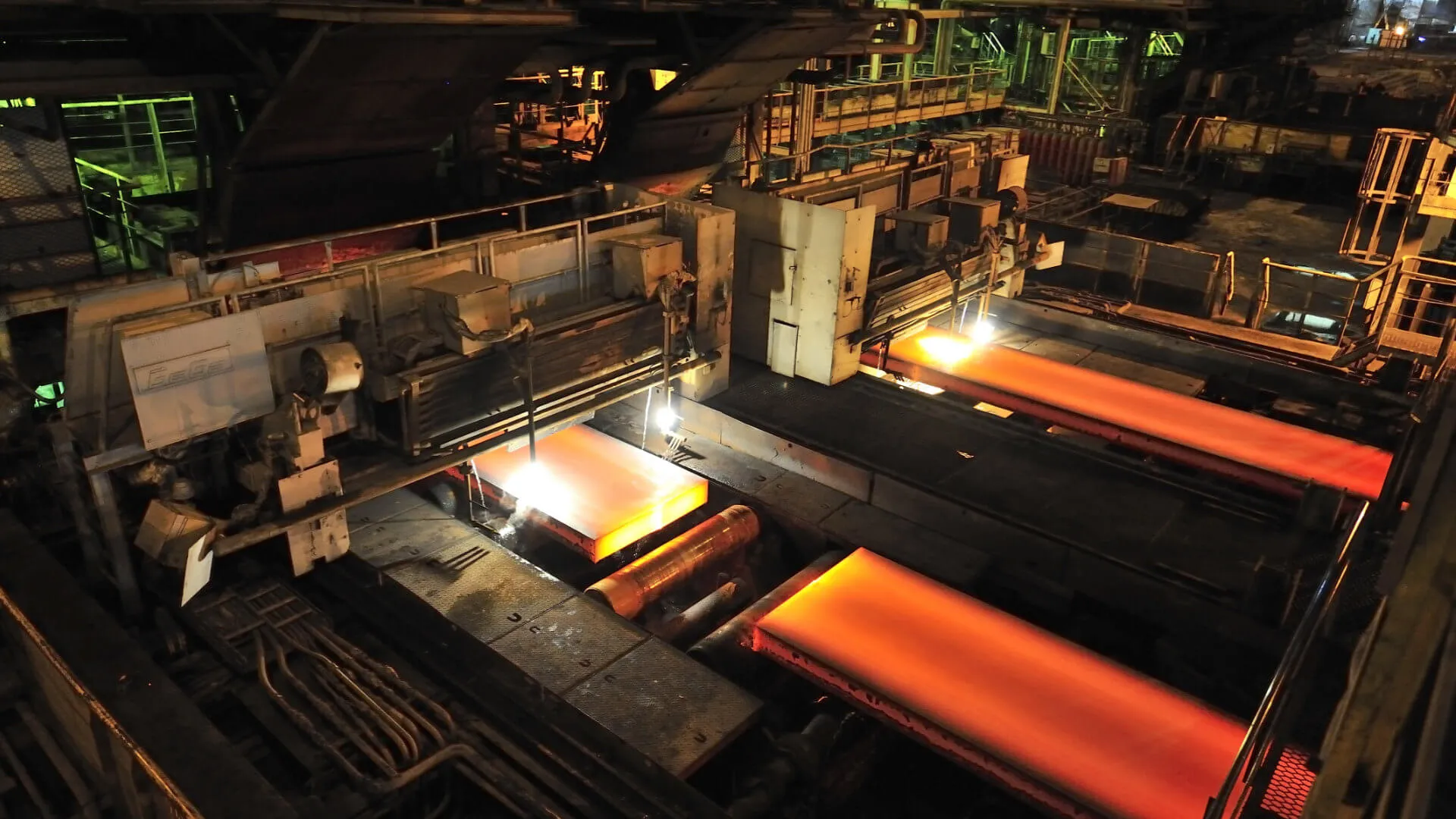

行星减速机钢铁厂应用场景

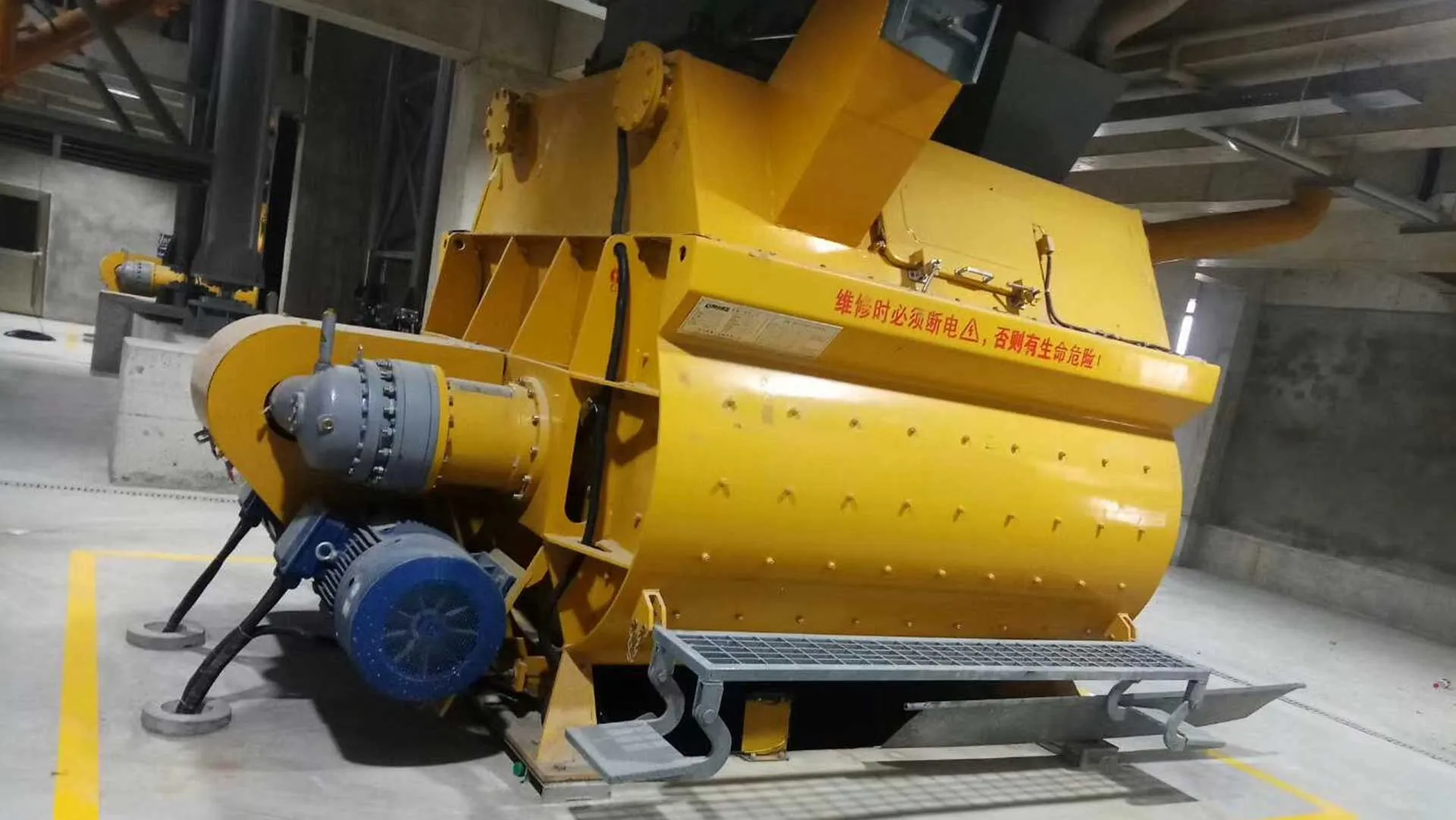

使用行星减速机的混凝土搅拌机

产品应用

  • 起重机系统
  • 重型机械
  • 运输业
  • 纺织工业
  • 钢铁工业
  • 矿业
  • 工程机械
  • 石化业
  • 建造业
  • 风力发电

行星减速机特点

行星减速机之传动方式异于一般传统齿轮连动方式,传统齿轮仅靠大小轮间接触面驱动,所有负荷集中于该接触点,齿轮较容易产生摩擦与断裂,因在高减速比中需要有更多段齿轮相互连结,除占用大量空间外,同时产生更多摩擦损耗,其每一段减速齿轮之间隙成倍数累计,故其效率相对降低。

行星式齿轮减速机于驱动时,太阳齿,行星齿,内环齿间共有六个接触面均匀承受负载,并依附着内环齿迹呈360度均匀冲击负荷,可降低齿轮之间摩擦,更使齿轮无断裂之虑。行星采用浮游式运动,其间隙相当密合,每段减速间纸需籍阶段齿链接,故其体积相对减少,最高效率可达97%。
[rev_slider imts]

传仕精密国际销售经理

Planetary TP 行星减速机介绍

行星减速机制造商

高精度&高生产品质控管

减速机之于运输业,石化工业,风力发电,钢铁工业和纺织工业来说是产业基础设施最重要的组成部分。我们的行星减速机,整机在尺寸上可与其他世界品牌做替换,例如 Bonfiglioli,SEW等等。我们也确保所有主要零件库存量,以便我们能够快速的回应客户所提出任何的零件需求。






    减速机形式
