减速机在托盘专用注塑机领域的应用

3月 25, 2024

夏天快要到了,又到了在夜市一边吹着暖风,一边喝啤酒吃炸串享受畅快人生的季节了。小伙伴们聚会的时候,往往三五成群,一两瓶啤酒怎么能够,先来一箱!于是老板开开心心地搬来了一箱啤酒,叮叮当当。重点来了,请观察这个啤酒箱子,一般情况下,饮料供应商们往大小超市送货的时候,通常都会用一种蓝色(还有其他颜色)的塑料托箱,质量很轻,但是非常结实,能托起几十瓶饮料,便于搬运。业内统称为托盘,有大有小,样式根据应用场景也都不一样。

在一些较大型的饮料工厂里,通常会采用体积更大、承载量更大的托盘进行装载,便于生产线转运或长途运输。比如550ml矿泉水塑料托盘,以高密度聚丙烯(HDPE)为原材料,采用注塑技术生产的塑料托盘。小瓶矿泉水托盘尺寸有1200*1000*150mm,动载是1000kg,静载是4000kg,可以码垛使用,适合机械叉车和地牛使用,无论场内周转还是场外使用都非常方便。托盘可以码垛使用,码垛多层亦不会变形。当然这只是托盘的其中一种用途。

不管是体积小的啤酒箱,还是体积大承载更重的物流托盘,它们都是采用注塑技术生产出来的。让我们先了解一下托盘专用注塑机的构造。



托盘专用注塑机的结构

减速机在托盘专用注塑机领域的应用

托盘专用注塑机是一种用于制造塑料托盘的注塑设备,通常由以下主要部件组成:

  1. 注射系统:注射系统包括一个注射缸和一个注射器。塑料颗粒通过进料口进入注射缸内,然后由注射器将塑料熔化并注入模具中。
  2. 射出系统:射出系统由一个螺杆和一个射嘴组成。螺杆通过旋转将塑料颗粒从注射缸中推送到射嘴处。射嘴负责控制塑料的流动,并将其注入模具中的腔室。
  3. 模具系统:模具系统用于形成塑料托盘的具体形状。它包括一个模具座和一个模具。模具座固定在注塑机上,而模具则安装在模具座上。当模具闭合时,形成了托盘的空腔,塑料通过注射和射出系统注入模具中,并在模具中冷却和固化,最终形成托盘的形状。
  4. 开合系统:开合系统用于控制模具的开合动作。它通常由液压缸、液压阀和液压泵组成。液压系统提供所需的动力,使模具能够平稳地开合,以便注塑过程的进行和托盘的取出。
  5. 控制系统:控制系统用于监测和控制注塑机的运行。它包括一个主控制面板和相应的传感器、执行器等。通过控制系统,操作人员可以调整注塑机的参数,监测工艺参数,并确保注塑过程的稳定和可靠性。

这些部件共同协作,实现塑料托盘的注塑成型过程。不同型号和规格的托盘专用注塑机可能会有细微的差异和附加功能,具体的结构和配置可能会有所不同。

国内比较有名的托盘注塑机品牌,比如博创(Borche),成立于2002年,是注塑成型装备和智能制造服务系统的专业设计制造服务商,为客户提供以工业互联网平台为基础的新形态注塑成型装备和智能化服务。博创主要产品和服务涵盖注塑成型装备、注塑自动化生产线和注塑工业云服务。其中,娃哈哈杭州生产基地用的就是博创物流托盘专用注塑机B-PLT2700H。

我们之前的文章里提到,注塑机生产塑料零件时对时效性要求高,在某些特定情况下,机器要不停地运行。在塑化装置中,螺杆的传动装置要承受极高的负荷。因此,具有驱动和控速功能的减速机就要大展神威了。博创的注塑机解决方案用的就是台湾传仕生产的减速机。

减速机在托盘专用注塑机上的作用

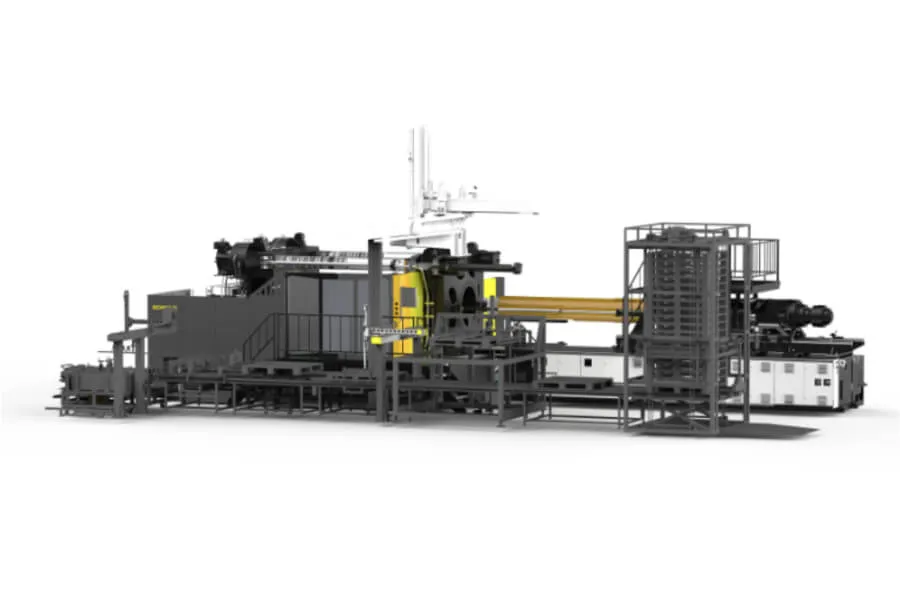

减速机在托盘专用注塑机上的作用

托盘专用注塑机通常由以下几个主要部分组成,而减速机在里面发挥的作用也是很广泛的。

  1. 注塑机驱动:减速机通常用于驱动注塑机的主要运动部件,如注射系统、射出系统、模具开合系统等。减速机可以将电动机的高速旋转转换为注塑机所需的低速高扭矩输出,使得注塑机能够稳定、高效地进行塑料注塑过程。
  2. 料斗搅拌:托盘专用注塑机通常需要将塑料颗粒进行混合和搅拌,以确保塑料料斗中的颗粒均匀分布。减速机可以通过驱动料斗搅拌器或搅拌螺杆,实现料斗内塑料颗粒的均匀混合。
  3. 模具开合系统:减速机可以用于驱动注塑机的模具开合系统,实现模具的开合动作。模具开合系统通常需要较大的扭矩输出,以克服模具的开合阻力,减速机能够提供所需的高扭矩输出,并确保模具的平稳、准确开合。
  4. 液压系统:托盘专用注塑机中的液压系统通常包括液压泵、液压马达等组件,减速机可以用于驱动液压泵或液压马达,提供所需的液压功率输出。减速机能够将电动机的高速旋转转换为液压系统所需的低速高扭矩输出,满足注塑机液压系统的工作要求。

需要根据具体的应用要求选择合适的减速机型号和参数,确保减速机能够适应托盘专用注塑机的工作条件,并提供稳定可靠的驱动力。建议在选择和应用减速机时,咨询专业的机械工程师或厂家,以确保系统的性能和可靠性。



传仕TIN/KIN系列注塑机专用齿轮箱

注塑机生产塑料零件时对时效性要求高,在某些特定情况下,机器要不停地运行。在塑化装置中,螺杆的传动装置要承受极高的负荷。因此,具有驱动和控速功能的齿轮箱就要大展神威了。

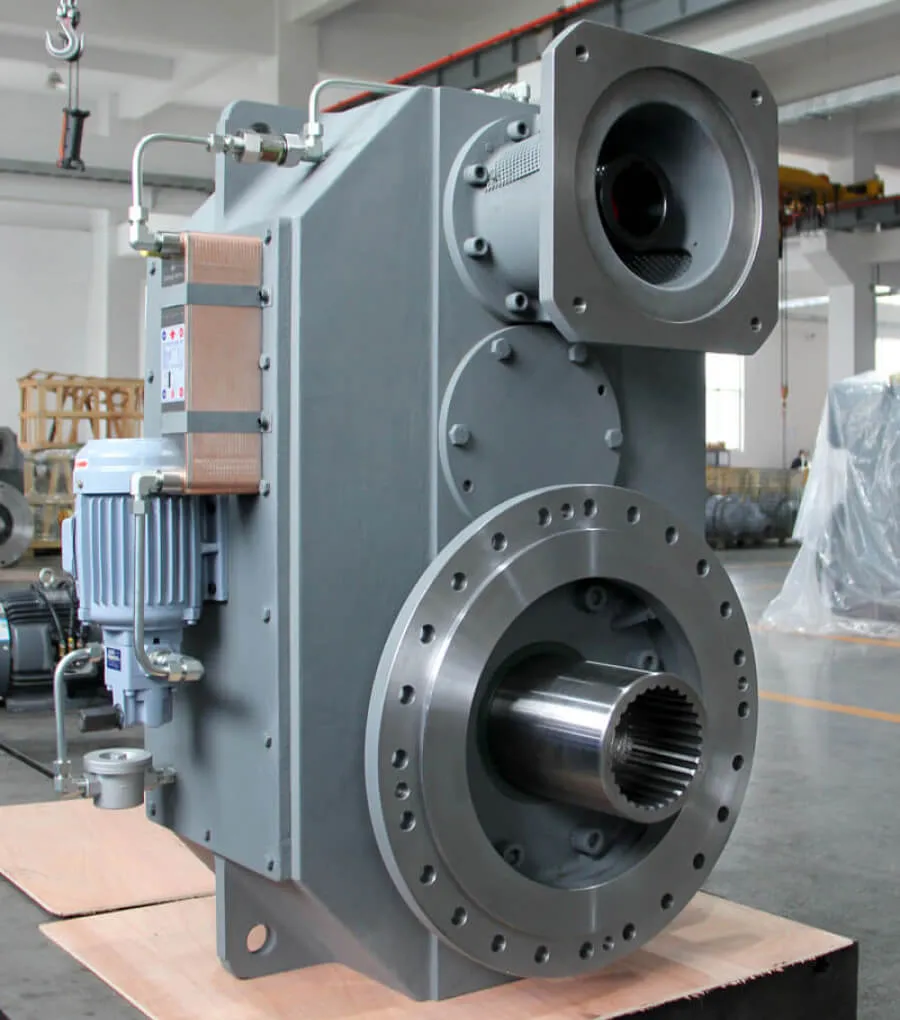

传仕TIN/KIN系列注塑机专用齿轮箱

台湾传仕研发的全电式注塑机TIN/KIN系列齿轮箱主要是为了驱动射出机上的塑化螺杆而开发的。这些拥有平行轴的齿轮箱,由于其特殊的配置设计和制造,很适合用于高扭巨额的传输以及承受高速运转,不仅噪音低,而且提供95%以上的工作效率。

TIN/KIN系列齿轮箱的零部件全部采用高质量材质和高标准工艺制成。外箱采用灰口铸铁FC250或球铸铁FCD450或钢作为箱体,无需担心其坚固程度。齿轮采用斜齿设计,材质为欧标合金结构钢材料,齿轮加工根据DIN6或以上品质标准,所以能够确保最低的噪音和高效率。轴承则使用进口锥度或调芯轴承,均采购自世界一流制造商。

在使用上,它具有以下优势功能:• 成型周期短• 节能• 污染小• 噪音值低• 节约冷却水• 成型精度高、射出速度快

在输入(电动马达)和输出(连接驱动螺杆和料管)的黄金距离设计采用三组齿轮,是为了使入力之间的空间足以整合包括马达、齿轮箱、螺杆和料管完整的系统成为一种U型设计,节省空间,并发挥最大效益。这款产品在原有模具做射出挤压成型和生生后壁保压时间长的产品效果极佳。点击这里下载该产品的说明书,了解详细技术参数。

台湾传仕(Transcyko)是一家专业精密减速机制造商,从1983年就专注于减速机的制造和研发,所生产的优质产品从台湾出口行销到全球市场。农业机械类客户可以根据实际需求进行选型或者定制,点击了解传仕摆线减速机系列。

为了能够精准适配您的应用需求,请咨询我们的技术工程师或销售顾问,以获得更全面的服务支持。点击此处下载传仕系列产品说明书,以选择适合您行业的产品。
